电伴热带是利用电热转换原理，将电能转化为热能，为管道等设备提供热补偿，防止设备在寒冷季节出现冻堵的情况，它的使用场合有石油、化工、钢铁、电力等工业企业的工艺管路防冻解堵、油罐或储罐的伴热保温、抗凝、防冻、以及给排水、消防、电热采暖、地热栽培，海上石油平台，煤气层开采、热力采油、炼油厂、水、气、油大型工程项目。同时也可应用于多行业居民的众多场合防冻、融雪、加热、伴热保温工程和太阳能用配套。

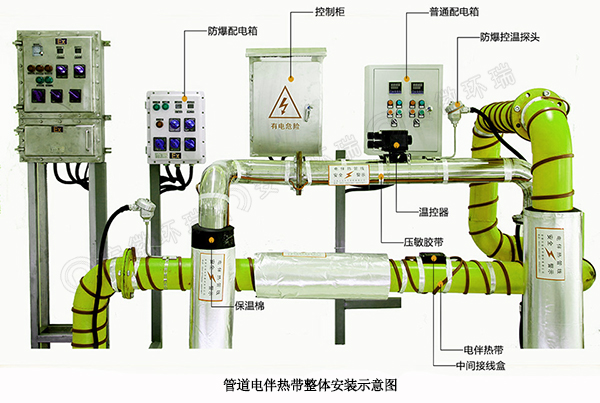

   电伴热带简易接线图：

   在实际使用过程中用户比较关心的就是电伴热带如何接线，下面就让大家看一下管道电伴热带简易接线图，希望对您有所帮助。

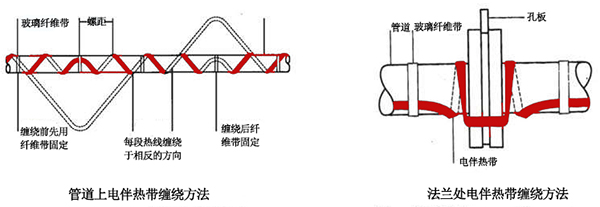

    电伴热带管道和法兰接线图：

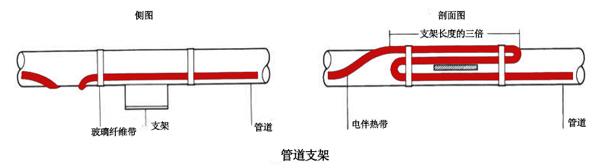

           电伴热带管道支架接线图：

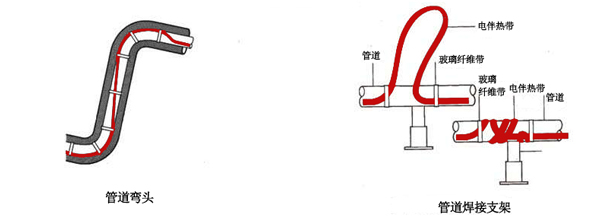

   电伴热带管道弯头和焊接支架接线：

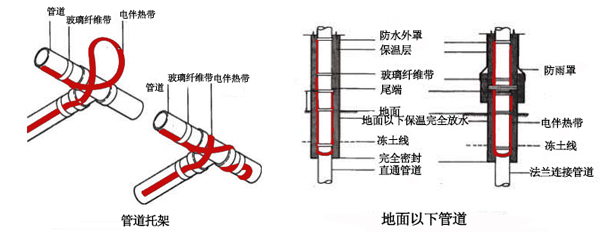

             电伴热带管道托架和地面以下管道接线图：





   电伴热带尾端接线方法介绍

   尾端接线盒是自限温伴热带接线盒的一种，它可以将电伴热带末端安装所需材料放于盒内。实际操作时将电伴热带推进尾端密封线盒内，安上垫圈并压紧压板。





   附电伴热带安装事项

         1、施工前必须了解所用电伴热带的结构、性能和安装要求；

   2、检查电伴热带表面是否损坏，用摇表500VDC测试伴热带绝缘，绝缘电阻应在20MΩ以

上；

   3、电伴热带安装前，被伴热管道防锈防腐涂层要干透、管道上无毛刺和利角，并经水压试

验（或气密试验）检查合格；

   4、仪表取样管道（导体）先用绝缘玻璃纤维缠绕 后敷设，若仪表取样管道非金属体，应

用黏胶带增大接触传热面积。绑扎材料为尼龙扎带，绑扎距离每隔约1米左右绑扎一个，严禁使用金属丝绑扎；

   5、电伴热带沿管道平行敷设，一般安装在管道下方，且与管道横截面的水平轴线呈45。

角，若用2根电伴热带要对称敷设。在容器上安装时，电伴热带应缠绕在容器中下部，通常不超过容器高度的2/3，一般为l/3；

   6、电伴热通电测试正常后方可保温。使用保温材料必须干燥，且要保证材料的质量和厚度。尾部需留出1米电伴热带便于检查 ；

   7、保温材料安装后，必须立即包缠防水层，以防淋雨受潮；

   8、安装电伴热系统的配电装置必须带有漏保或空气开关，已确保安全使用。根据电伴热带的长度算出功率，使用空开容量为正常工作电流1.5倍；

   9、电伴热带安装结束后，测量电伴热带的绝缘、线阻，并做为原始记录存档。投入前测试检查数据与原始记录核对。
