MI加热电缆

2012-5-28   来源:   浏览:9808

MI加热电缆



一、MI加热电缆简介
    MI电缆是采用 单根或多根合金电热丝作为发热源、高纯度、高温、电熔结晶氧化镁作导热绝缘体,无缝连续不锈钢或铜管作为护套,采用特殊生产工艺制造而成。有强腐蚀作用的场所可外加PE或低烟无卤的外套。

● 不锈钢护套矿物绝缘MI加热电缆
    不锈钢护套系列矿物绝缘加热电缆可以满足高温条件和大发热功率(达269W/m)的需要。不锈钢护套加热电缆的最高承受温度可达600℃,导体电阻值的范围从28000-19.2Ω/km,矿物绝缘电缆具有优良的机械强度,耐腐蚀。
    ● 铜护套矿物绝缘加热电缆
    铜护套系列矿物绝缘加热电缆可以满足高温条件和长输管线伴热的需要。铜护套加热电缆的最高承受温度可达250℃,导体电阻值的范围从480-0.5Ω/km,对要求防腐或埋地应用的场合,需加高密度聚乙烯HDPE外护套(MIHC),MIHC最高承受温度可达90℃,矿物绝缘电缆具有优良的机械强度。
    ● 铜镍合金护套矿物绝缘加热电缆
    铜镍合金护套矿物绝缘加热电缆可以满足高温条件和长输管线伴热的需要。铜镍合金护套加热电缆的最高承受温度可达400℃,导体电阻值范围从28000-19.2Ω/km,矿物绝缘电缆具有优良的机械强度,耐腐蚀。

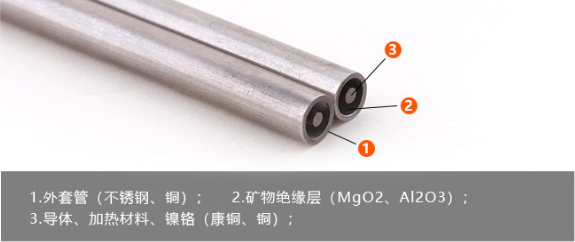

二、加热电缆结构形式







四、产品标准
    加热最高温度低于250℃的加热电缆执行IEC800(92)标准,《额定电压300/500V生活设施加热和防结冰用加热电缆》,超过250℃的加热电缆执行企业标准。
五、电气性能
    电阻值公差:±10%
    介电性能——加热电缆耐压:1200VAC/1min
    绝缘电阻——成品测试:100MΩ/500VDC
    护套连续性——整根加热电缆(包括接头)浸没水中12小时后测试绝缘电阻,其值至少必须为50M/500VDC。
六、产品数据
      1、铜芯铜护套MI加热电缆
序号
规格
芯数
电压等级
标称外径
20℃时线芯阻值
常规制造长度
参考重量
使用温度
V
mm
Ω/m
m
Kg/km
1
1M1.1
1
500
7.9
0.0011
300
318
< 250
2
1M1.7
1
500
6.8
0.0017
350
224
< 250
3
1M3
1
500
5.8
0.003
400
153
< 250
4
1M4
1
500
5.2
0.004
430
118
< 250
5
1M7
1
500
4.7
0.007
460
94
< 250
6
1M11
1
500
4.2
0.011
500
72
< 250
7
1M17
1
500
3.9
0.017
540
59
< 250
8
1M23
1
500
3.7
0.023
600
52
< 250
9
1M34
1
500
3.5
0.034
670
46
< 250
10
1M57
1
500
3.4
0.057
700
44
< 250

2、镍铬合金芯不锈钢护套MI加热电缆
序号
规格
芯数
电压等级
标称外径
20℃时线芯阻值
常规制造长度
参考重量
使用温度
V
mm
Ω/m
m
Kg/km
1
1M190
1
500
5.8
0.190
220
140
< 800
2
1M280
1
500
5.2
0.280
280
108
< 800
3
1M450
1
500
4.7
0.450
342
86
< 800
4
1M750
1
500
4.2
0.750
420
66
< 800
5
1M1100
1
500
3.9
1.100
499
54
< 800
6
1M1500
1
500
3.7
1.500
540
48
< 800
7
1M2300
1
500
3.5
2.300
600
42
< 800
8
1M4500
1
500
3.3
4.500
675
38
< 800
9
1M7500
1
500
3.2
7.500
715
37
< 800
10
1M11K
1
500
3.1
11.000
760
34
< 800
11
2M1100
2
500
6.5
1.100
180
146
< 800
12
2M1500
2
500
6.2
1.500
195
133
< 800
13
2M2300
2
500
5.7
2.300
234
108
< 800
14
2M4500
2
500
5.2
4.500
280
90
< 800
3、康铜芯铜护套MI加热电缆

序号
规格
芯数
电压等级
标称外径
20℃时线芯阻值
常规制造长度
参考重量
使用温度
V
mm
Ω/m
m
Kg/km
1
1M80
1
500
5.8
0.080
180
153
< 250
2
1M120
1
500
5.2
0.120
230
118
< 250
3
1M190
1
500
4.7
0.190
280
94
< 250
4
1M320
1
500
4.2
0.320
360
72
< 250
5
1M480
1
500
3.9
0.480
420
59
< 250
6
1M640
1
500
3.7
0.640
465
52
< 250
7
1M960
1
500
3.5
0.960
520
46
< 250
8
1M1600
1
500
3.4
1.600
550
44
< 250
9
1M1900
1
500
3.3
1.900
580
42
< 250
10
2M80
2
500
10.3
0.080
60
438
< 250
11
2M120
2
500
9.1
0.120
76
331
< 250
12
2M190
2
500
8.0
0.190
95
249
< 250
13
2M320
2
500
7.1
0.320
120
193
< 250
14
2M480
2
500
6.5
0.480
146
157
< 250
15
2M640
2
500
6.2
0.640
164
144
< 250
16
2M960
2
500
5.7
0.960
195
116
< 250
17
2M1600
2
500
5.3
1.600
226
100
< 250
18
2M1900
2
500
5.2
1.900
235
97
< 250
加热电缆
最大输出功率(W/m)
金属檐槽和落水管防冻
49
非金属檐槽和落水管防冻
16
容器和管道工艺温度维持
100
金属容器和管道防冻
59
路面融雪
80

八、产品主要用途
1、石油化工行业
   容器加热、工艺管道保温、贮槽伴热保温、原油管道清腊解堵
2、采暖保温
   建筑物大面积采暖工厂、仓库保温农业园艺暖房供热、恒温控制家禽养殖采暖
3、寒冷地区露天设备设施
   机械设备、飞机跑道、电视发射塔、涵洞、阀门
   闸门、交通枢纽设施、学校、医院露天台阶、间歇式液体泵
4、石油平台和远洋船泊
   甲板防冷凝、船舱采暖、流体管道加热保温、机械设备保温
5、燃烧预热装置
   核电站反应堆预热、燃油锅炉预热器、燃气装置预热器
6、飞机跑道、铁路道轨、道叉等需要加热、保温的场所。
