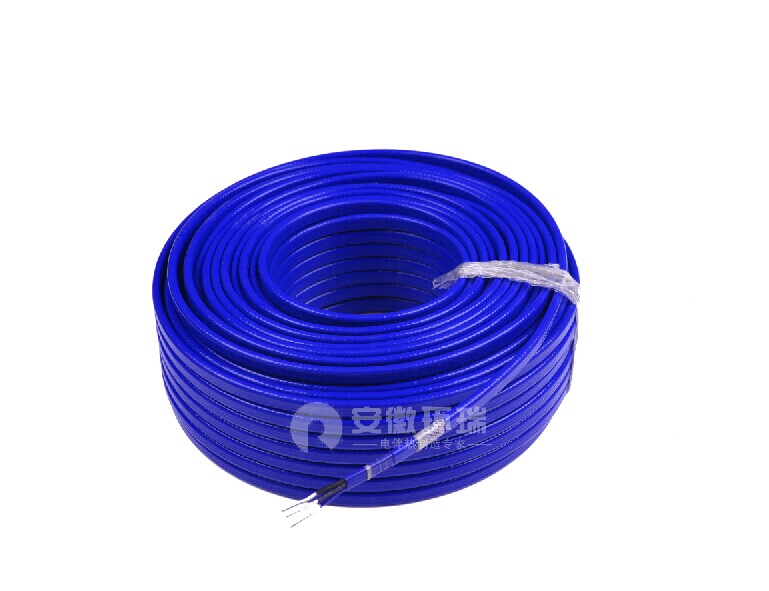

RDP2-J4高温恒功率伴热带

2012-5-28   来源:   浏览:21758



恒功率电伴热带
咨询电话:400-067-0080
品牌:鸠兹
产品系列:  恒功率电伴热带
主要用途:适合沥青、重粘油管线伴热,该产品可用于工厂一区、二区爆炸性场所


产品名称: 玻璃纤维恒功率伴热带 型      号: RDP 产品规格:

6.3*9.5mm

温度范围: 0-180℃ 耐温温度: 260℃ 标准功率: 35~60w/m
常用电压: 220 380V 产品认证: EMC CE RoHs CMA Ex ISO9001

      产品简介

     RDP2-J4型高温恒功率电热带的工作原理结构、应用与RDP2-J3型相同,可用于厂一区、二区爆炸性气体混合物T3-T6组成所使用。其主要区别为::耐高温等级高:介质维持温度:250℃,绝缘材料为高温复合材料及PFA氟塑料。 可用于防爆场合Ⅰ、Ⅱ级2区。

      应用:工艺温度维持或防冻,高性能的RDP2-J4高温恒功率电热带与RDP2-J3应用相同,是耐温等级高,它尤其设和沥青,重粘油管线伴热及防冻

可用于防爆场合I,II级2区
电源母线为两根或三根平行绝缘铜导线,在主绝缘层表面上缠绕电热丝,并将该电热丝每隔一定距离(即发热节长)与母线连接,形成连续并联电阻,母线通电后,各并联电阻发热,因而形成一条连续的加热带,使用时能够任意截断,但是不允许重叠使用,并配合温控装置一块使用,。

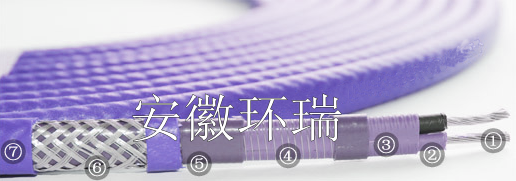

 恒功率电热带结构图
由图中可以看出,恒功率电热带参数主要由母线、绝缘层,内护套、发热芯、外护套、屏蔽层、加强层等部分组成结构
1、镀锡铜母线
2、电源绝缘层
3、内护套绝缘层
4、捏铬合金加热元件
5、外护套绝缘层
6、编织护套
7、Q在编制层外的氟塑料套可对暴露在化学品货腐蚀和地下敷设的管道中的伴热带、编织层提供额外的保护

序号
参数
RDP3-J4
1
最高维持温度    (℃)
150
2
最高承受温度    (℃)
255
3
额定功率        (W/m)
35~60
4
额定电压        (V)
380
5
常态绝缘电阻   MΩ/km
≥50
6
介电强度    V/min
2500
7
母线材质
镀锡软圆铜绞线
8
母线绝缘层材料
编织玻璃纤维
9
主绝缘层材料
编织玻璃纤维
10
发热丝材料
镍铬合金丝
11
外护套层材料
PFI
12
屏蔽层材料
镀锡铜编织网

型号含义:
RDP  2  (Q) – J4 -□
1     2   3   4  5
 1、RDP:并联型电热丝
2、芯线线2,单相220V工作电压
3、Q加强型、普通型不注
4、绝缘层代号:家-F46氟塑料
5、额定功率如下表:

产品型号
额定功率
最大使用长度
流体最高维持维度
最高耐温度
RDP2(Q)-J4-40
40
140
205
260
RDP2(Q)-J4-60
60
115
180
260


 注:流体最高维持温度,是只管道内介质需要维持的最高工艺温度,一般不应超过本表规定值。
当单点电源双向输出时,使用长度可以增加一倍
